Interface n°1 pour prise informatique 25 broches (La plus facile a realiser)

Implantation des composants:

• Les bandes grises sont les bandes de cuivres. il faudra une plaque de 15 bandes de 13 trous; soit environ 4cm*3.5cm.
  Il faudra couper certaines bandes (avec un cutter ou un foret), par exemple celles qui sont sous le C.I. (circuit integré)

• Les composants sont reperes par des lettres en bleu

• Les pattes des composants sont reperees par des points rouges

•

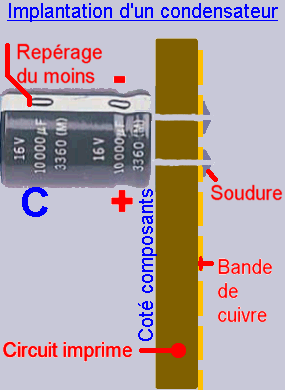

• Exemple d'implantation d'un composant:

•

Liste des composants:

• Nom du composant	Photo du composant	Schematisation	Repere	Nombre	Prix a l'unite	Remarques
  Materiel de soudage		-	-	1	160F00	Les fers JBC 25Watts sont d'une excellente qualité
  Jack male 2.5mm stereo		-	-	1	5F00 à 17F50	Attention, tous les mots sont importants! Ces jacks sont plus petits que les jacks de Walkman; et ils doivent etre stereo (3 parties metalliques distinctes).
  Circuit integre: Max232, ou LM232, ou HIN232, ...			C.I.	1	18F00 à 30F00	Le plus important est le "232". Ce composant est ce que certains appelent une "puce". (16 pattes). Attention au sens!
  Diodes 1N4148			D	2	0F40 à 2F50	Attention au sens: la bague noir sur la diode indique le trait noir sur le schema.
  Regulateur de tension, 5Volts, 100milliAmperes, boitier TO-92 (78L05)			REG.	1	2F00 à 5F00	Regardez la photo. Le plus important est qu'il fasse 5Volts, et qu'il porte une reference du genre 7805.
  Condensateurs polarisés de 4.7µF (4.7 micro Farads)			C	5	0F30 à 1F30	Attention il y a un sens! regardez la photo qui est au dessus de ce tableau. La valeur du condensateur peut theoriquement etre comprise entre 1µF et 22µF La tension mini du condensateur doit etre de 25Volts
  Condensateur non polarise de 100nF (100nF = 0.1µF)			C'	1	1F00 à 2F00	Il n'y a pas de sens. ce condensateur sert juste a proteger le regulateur
  Morceau de fil appele "strap"	-		S	5	-	On peut realiser les straps avec les morceaux en trop des pattes des diodes et des condensateurs, ou avec des morceaux de fils.
  Plaque a bande cuivrees. 4cm*4cm mini		-	-	1	10F00 à 23F00	Cliquez sur la photo pour avoir plus de details. Egalement appele plaque d'essai, ...
  Fil blinde 2 conducteurs + tresse. Diametre exterieur: 3mm environ		-	F	3m	3F60/m à 6F50/m	Vous pouvez egalement prendre du fil genre casque de walkman. Dans ce cas, reliez les deux tresses entres elles.
  Connecteur Sub-D 25 broches femelle (avec des trous)		-	-	1	2F00 à 15F00	Choisissez un modele a souder
  Capot plastique pour prise SUB-D 25 broches		-	-	1	3F00 à 20F00
  Boitier pour proteger le montage.		-	-	1	5F70 à 15F00	Choisissez le pour pouvoir faire rentrer la plaque qui fait environ 4cm*4cm.

Montage:

• Une fois que vous avez tous les composants, il ne vous reste plus qu'a les souder.
• Il faut d'abord mettre les straps (morceaux de fil), car il y en a qui vont sous d'autres composants
  Soudez ensuite le reste.
• Ne chauffez pas trop le C.I.. Si vous avez peur de le griller, vous pouvez acheter un support pour C.I. 16 broches.
• Le plus dur a souder est le jack, car il a tendance a fondre. Soudez d'abord le fil sur le Jack, et si vous pouvez, verifier qu'il n'y a aucun court-circuit. Soudez ensuite l'autre extremitee du fil sur la carte.

• Une fois que tout est soudé , verifiez bien qu'il n'y a aucun court circuit.

Essai:

• Mettez un logiciel de votre choix en reception (X-Change se met automatiquement en mode reception).
• choisissez sur la calculatrice (mode transmit), un programme a transmettre, et transmettez le.

• Si tout se passe bien, vous devez voir apparaitre le programme que vous avez transmit sur votre ordinateur

Problemes connus et restrictions:

• Si vous n'arrivez a transmettre ni dans un sens, ni dans l'autre, et que vous etes sur qu'il n'y a aucun court circuit sur votre plaque, alors c'est que votre P.C. ne peut pas fournir le courant necessaire pour alimenter le montage.
• Dans ce cas, il faut ENLEVER LES DEUX DIODES (D), et ensuite ajouter une pile 9Volts avec le moins relié à la masse; et le plus relié a l'entre du regulateur.

• Lors d'une transmition avec FA-122 (logiciel casio americain), il peut arriver que l'ordinateur ecrive "transmit error". Rien de bien grave, puisque le programme se transmet totalement.

• Je ne suis en aucun cas responsable de ce que vous faites. Vous faites cette interface a vos risques et perils.

Remarques:

• Cette interface a ete testée avec le connecteur 9 broches. Hormis une erreur eventuelle de branchement sur la prise 25 broches, il n'y a pas d'erreur.

• Pour un quelconque probleme, quelque chose qui n'est pas clair, ..., envoyez moi un e-mail.

©Xavier IZARD, avril 1999
